фонарик из севшей батарейке

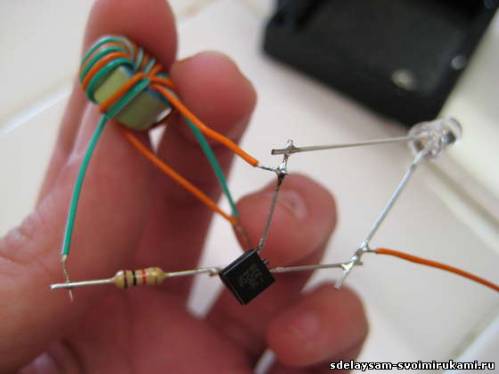

Алкалиновые батарейки служат довольно долго, но когда их заряд падает ниже одного вольта в большинстве устройств они становятся бесполезны. Обычно такие батарейки выкидывают. Я предлагаю более рационально использовать энергию батарейки и смастерить самим нехитрый фонарик, который будет работать в пределах 1-0,5 вольта. Вот его устройство.

Обратите внимание, что светит довольно ярко.
Это обычный преобразователь для сверх яркого светодиода. Он довольно простой и требует минимум деталей.

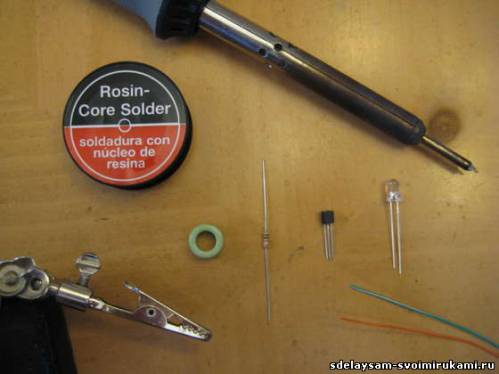

Что нам потребуется:

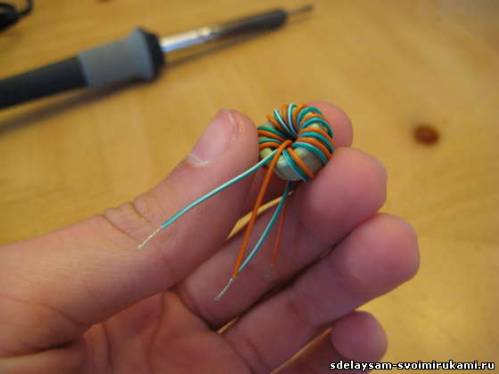

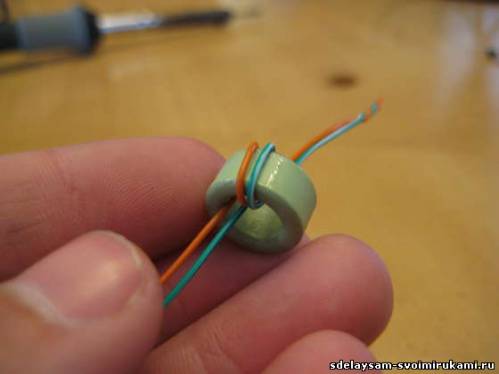

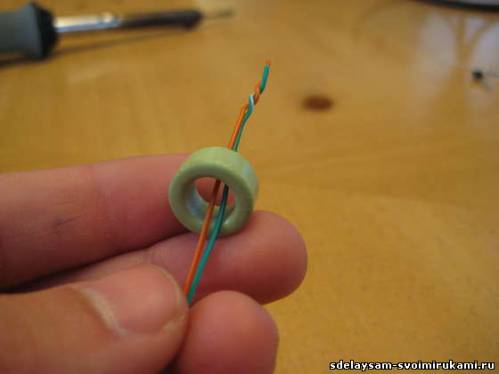

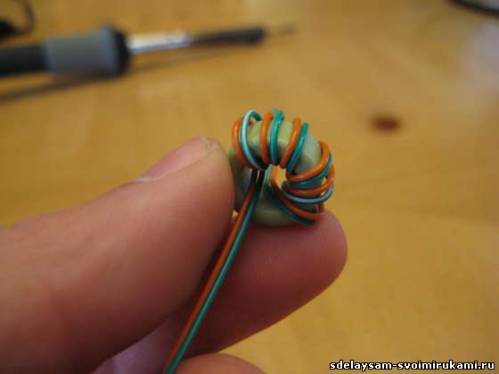

Самый ответственный элемент в изготовлении это трансформатор намотанный на тороидальном сердечнике. Сердечник можно использовать похожий, диаметром от 0,5 до 3 сантиметров любой магнитной проницаемостью. Главное его правильно намотать, внимательно смотрите рисунки.







Провод для намотки диаметром 0,1 - 1 мм. Транзистор можно использовать любой, желательно с меньшим напряжением открытия.

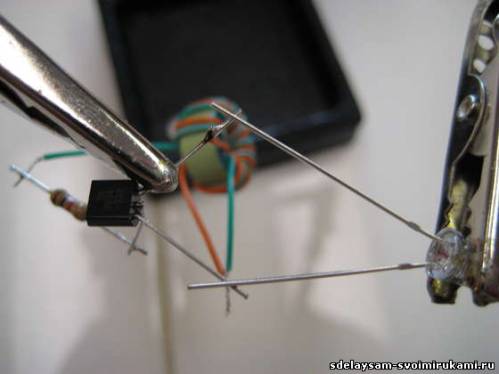

Собираем:

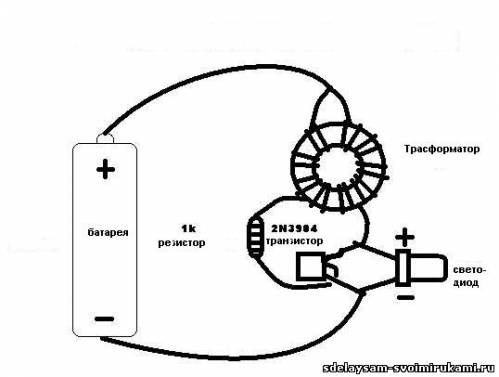

Вот по такой схеме:

Если все собрано правильно схема начинает работать сразу без настроек или регулировок. Будьте внимательны и не путайте концы обмоток при подключении.
